E-R Diagram কী? উদাহরণসহ ব্যাখ্যা

(৩৭তম বিসিএস – আইসিটি)



✅ E-R Diagram কী? উদাহরণসহ ব্যাখ্যা

(৩৭তম বিসিএস – আইসিটি)

---

📘 E-R Diagram (Entity-Relationship Diagram) কী?

E-R Diagram হলো একটি চিত্রভিত্তিক মডেল, যা ডেটাবেজের বিভিন্ন উপাদান যেমন এনটিটি (Entity), তাদের বৈশিষ্ট্য (Attributes), এবং সম্পর্ক (Relationships)-কে চিহ্নিত ও ব্যাখ্যা করে। এটি ডেটাবেজ ডিজাইনের প্রথম ধাপে ব্যবহৃত হয়।

📌 সংক্ষেপে বলা যায়, E-R Diagram হল:

“একটি ডায়াগ্রাম যা একটি ডেটাবেজে কোন কোন বস্তু (entity) থাকবে, তাদের কী কী গুণাবলি থাকবে এবং তারা কীভাবে একে অপরের সাথে সম্পর্কিত—তা চিত্রের মাধ্যমে দেখায়।”

---

🧱 E-R Diagram-এর মূল উপাদানসমূহ:

উপাদান	চিহ্ন	ব্যাখ্যা
Entity	আয়তাকার (Rectangle)	যেকোনো বাস্তব বা ধারণাগত বস্তুকে বোঝায়, যেমন: Student, Teacher
Attribute	ডিম্বাকার (Oval)	Entity-র গুণাবলি যেমন Student-এর নাম, রোল
Relationship	রম্বস (Diamond)	দুটি বা ততোধিক Entity-র মধ্যকার সম্পর্ক, যেমন: “enrolls”, “teaches”
Primary Key	Underlined Attribute	Entity-র একক সনাক্তকারী
Multivalued Attribute	Double Oval	একাধিক মান থাকতে পারে যেমন ফোন নম্বর

---

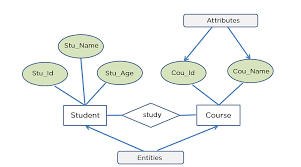

📊 উদাহরণসহ ব্যাখ্যা:

উদাহরণ: একটি কলেজ ডেটাবেজ

আমরা একটি E-R ডায়াগ্রাম তৈরি করব যেখানে দুইটি Entity থাকবে: Student ও Course। Student একটি Course-এ ভর্তি হয়।
সম্পর্কের নাম: enrolls

⬇️ E-R Diagram এর ব্যাখ্যা (বর্ণনামূলক চিত্র):

   [Student] -------- (enrolls) -------- [Course]
      |                                      |
   (Name)                               (CourseName)
   (Roll)                               (CourseID)
   (Email)

• এখানে Student ও Course দুটি Entity
• Name, Roll, Email হলো Student-এর Attributes
• CourseID, CourseName হলো Course-এর Attributes
• Enrolls হলো একটি Relationship, যা Student ও Course-এর মধ্যে সংযোগ স্থাপন করছে।

---

🧠 E-R Diagram-এর ব্যবহার ও গুরুত্ব:

• ডেটাবেজ তৈরি করার আগে স্ট্রাকচার নির্ধারণে সহায়ক
• সিস্টেম অ্যানালাইসিস ও ডিজাইন-এ ব্যবহৃত হয়
• ডেভেলপার ও ক্লায়েন্টদের মধ্যে যোগাযোগ সহজ করে
